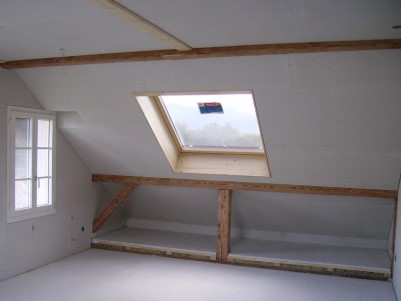

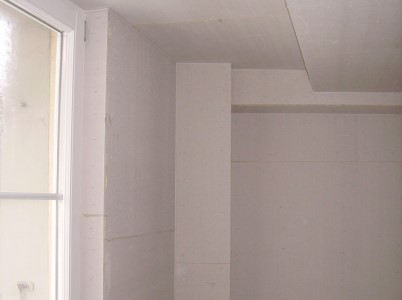

Fermacell Montagewände

James Hardie Europe GmbH, Düsseldorf (D)

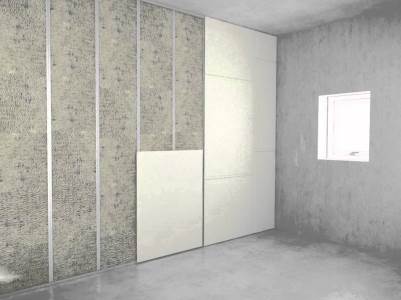

Montagewände gibt es in allen erdenklichen Dicken, mit unterschiedlichen Konstruktionen. Ob als Raumtrennwand, Wohnungstrennwand, Gebäudeabschlusswand, Außenwand, Schachtwände, Brandschutzbekleidungen, Brandwände?..für jeden Einsatzort gibt es einen entsprechenden Wandtyp, mit einer eigenen Wandnummer.

BIM-Daten finden Sie unter:
http://bimobject.com/de-ch/fermacell-ch

Musterleistungsverzeichnis

Bodenaufbauten Bodenaufbauten Deckenkonstruktionen Deckenkonstruktionen Holzstaenderwaende Holzstaenderwaende Powerpanel_Fassade Powerpanel_Fassade Trockenbau Wände Trockenbau Wände Wandelemente Wandelemente

Beschreibung

Broschüre Kompakt_Innenausbau Broschüre 3Qd_XTB_System

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Fermacell-Konstruktionen Schallschutzvergleich Montagewände

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	230.000 Ständerwände aus Gipsfaserplatten Ohne andere Angaben gilt: Unterkonstruktion aus verzinkten Stahlblechprofilen. Unterkonstruktion, 1 Lage Dämmstoff und Beplankung nach Angabe Systemhalter. Ausbilden von Klebe- oder Spachtelfugen.
	230.800 Produktenachweis.
	231.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsfaserplatten.
	231.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	231.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 75. Bewertetes Schalldämmmass R_w dB 45. Feuerwiderstandsklasse EI 30.
	231.111 h m 1,51 bis 3,00.
	231.112 Uebrige Höhen
	231.120 Gipsfaserplatten d mm 15,0. Ständerwand d mm 80. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 60.
	231.121 h m 1,51 bis 3,00.
	231.122 Uebrige Höhen
	231.130 Gipsfaserplatten d mm 18,0. Ständerwand d mm 86. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 60.
	231.131 h m 1,51 bis 3,00.
	231.132 Uebrige Höhen
	231.181 Spezifikation
	231.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	231.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 30.
	231.211 h m 1,51 bis 3,00.
	231.212 h m 3,01 bis 4,00.
	231.213 Uebrige Höhen
	231.220 Gipsfaserplatten d mm 15,0. Ständerwand d mm 105. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 60.
	231.221 h m 1,51 bis 3,00.
	231.222 h m 3,01 bis 4,00.
	231.223 Uebrige Höhen
	231.230 Gipsfaserplatten d mm 18,0. Ständerwand d mm 111. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 60.
	231.231 h m 1,51 bis 3,00.
	231.232 h m 3,01 bis 4,00.
	231.233 Uebrige Höhen
	231.281 Spezifikation
	231.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	231.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 30.
	231.311 h m 1,51 bis 3,00.
	231.312 h m 3,01 bis 4,00.
	231.313 Uebrige Höhen
	231.320 Gipsfaserplatten d mm 15,0. Ständerwand d mm 130. Bewertetes Schalldämmmass R_w dB 50. Feuerwiderstandsklasse EI 60.
	231.321 h m 1,51 bis 3,00.
	231.322 h m 3,01 bis 4,00.
	231.323 Uebrige Höhen
	231.330 Gipsfaserplatten d mm 18,0. Ständerwand d mm 136. Bewertetes Schalldämmmass R_w dB 50. Feuerwiderstandsklasse EI 60.
	231.331 h m 1,51 bis 3,00.
	231.332 h m 3,01 bis 4,00.
	231.333 Uebrige Höhen
	231.381 Spezifikation
	231.801 Uebrige
	232.000 Ständerwände mit verbesserten Schalldämmeigenschaften. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsfaserplatten.
	232.100 Profile UW und Schalldämmprofile CW, mm 50x0,6, dämmen mit Mineralwolle.
	232.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 75. Bewertetes Schalldämmmass R_w dB 45. Feuerwiderstandsklasse EI 30.
	232.111 h m 1,51 bis 2,60.
	232.112 Uebrige Höhen
	232.181 Spezifikation
	232.200 Profile UW und Schalldämmprofile CW, mm 75x0,6, dämmen mit Mineralwolle.
	232.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 52. Feuerwiderstandsklasse EI 30.
	232.211 h m 1,51 bis 3,00.
	232.212 h m 3,01 bis 4,00.
	232.213 Uebrige Höhen
	232.281 Spezifikation
	232.300 Profile UW und Schalldämmprofile CW, mm 100x0,6, dämmen mit Mineralwolle.
	232.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 52. Feuerwiderstandsklasse EI 30.
	232.311 h m 1,51 bis 3,00.
	232.312 h m 3,01 bis 4,00.
	232.313 Uebrige Höhen
	232.381 Spezifikation
	232.801 Uebrige
	233.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	233.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	233.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	233.111 h m 1,51 bis 3,00.
	233.112 h m 3,01 bis 4,00.
	233.113 Uebrige Höhen
	233.181 Spezifikation
	233.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	233.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	233.211 h m 1,51 bis 3,00.
	233.212 h m 3,01 bis 4,00.
	233.213 Uebrige Höhen
	233.281 Spezifikation
	233.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	233.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 150. Bewertetes Schalldämmmass R_w dB 57. Feuerwiderstandsklasse EI 90.
	233.311 h m 1,51 bis 3,00.
	233.312 h m 3,01 bis 4,00.
	233.313 Uebrige Höhen
	233.381 Spezifikation
	233.801 Uebrige
	234.000 Ständerwände mit verbesserten Schalldämmeigenschaften. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	234.100 Profile UW und Schalldämmprofile CW, mm 50x0,6, dämmen mit Mineralwolle.
	234.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 54. Feuerwiderstandsklasse EI 90.
	234.111 h m 1,51 bis 2,60.
	234.112 Uebrige Höhen
	234.181 Spezifikation
	234.200 Profile UW und Schalldämmprofile CW, mm 75x0,6, dämmen mit Mineralwolle.
	234.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 61. Feuerwiderstandsklasse EI 90.
	234.211 h m 1,51 bis 3,00.
	234.212 h m 3,01 bis 4,00.
	234.213 Uebrige Höhen
	234.281 Spezifikation
	234.300 Profile UW und Schalldämmprofile CW, mm 100x0,6, dämmen mit Mineralwolle.
	234.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 150. Bewertetes Schalldämmmass R_w dB 61. Feuerwiderstandsklasse EI 90.
	234.311 h m 1,51 bis 3,00.
	234.312 h m 3,01 bis 4,00.
	234.313 Uebrige Höhen
	234.381 Spezifikation
	234.801 Uebrige
	235.000 Ständerwände. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	235.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 67. Feuerwiderstandsklasse EI 90.
	235.111 h m 1,51 bis 3,00.
	235.112 h m 3,01 bis 4,00.
	235.113 Uebrige Höhen
	235.181 Spezifikation
	235.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 68. Feuerwiderstandsklasse EI 90.
	235.211 h m 1,51 bis 3,00.
	235.212 h m 3,01 bis 4,00.
	235.213 Uebrige Höhen
	235.281 Spezifikation
	235.300 Profile UW und CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 69. Feuerwiderstandsklasse EI 90.
	235.311 h m 1,51 bis 3,00.
	235.312 h m 3,01 bis 4,00.
	235.313 Uebrige Höhen
	235.381 Spezifikation
	235.801 Uebrige
	237.000 Installationswände, doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	237.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	237.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	237.111 h m 1,51 bis 3,00.
	237.112 h m 3,01 bis 4,00.
	237.113 Uebrige Höhen
	237.181 Spezifikation
	237.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	237.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	237.211 h m 1,51 bis 3,00.
	237.212 h m 3,01 bis 4,00.
	237.213 Uebrige Höhen
	237.281 Spezifikation
	237.801 Uebrige
	240.000 Ständerwände aus zementgebundenen Leichtbeton-Bauplatten Ohne andere Angaben gilt: Unterkonstruktion aus verzinkten Stahlblechprofilen. Unterkonstruktion, 1 Lage Dämmstoff und Beplankung nach Angabe Systemhalter.
	240.800 Produktenachweis.
	241.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage zementgebundene Leichtbeton-Bauplatten.
	241.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	241.110 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 75. Bewertetes Schalldämmmass R_w dB 41. Feuerwiderstandsklasse EI 30.
	241.111 h m 1,51 bis 3,00.
	241.112 Uebrige Höhen
	241.181 Spezifikation
	241.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	241.210 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 44. Feuerwiderstandsklasse EI 30.
	241.211 h m 1,51 bis 3,00.
	241.212 h m 3,01 bis 4,00.
	241.213 Uebrige Höhen
	241.281 Spezifikation
	241.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	241.310 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 44. Feuerwiderstandsklasse EI 30.
	241.311 h m 1,51 bis 3,00.
	241.312 h m 3,01 bis 4,00.
	241.313 Uebrige Höhen
	241.381 Spezifikation
	241.801 Uebrige
	243.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen zementgebundene Leichtbeton-Bauplatten.
	243.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	243.110 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 49. Feuerwiderstandsklasse EI 90.
	243.111 h m 1,51 bis 3,00.
	243.112 h m 3,01 bis 4,00.
	243.113 Uebrige Höhen
	243.181 Spezifikation
	243.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	243.210 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 49. Feuerwiderstandsklasse EI 90.
	243.211 h m 1,51 bis 3,00.
	243.212 h m 3,01 bis 4,00.
	243.213 Uebrige Höhen
	243.281 Spezifikation
	243.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	243.310 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 150. Bewertetes Schalldämmmass R_w dB 49. Feuerwiderstandsklasse EI 90.
	243.311 h m 1,51 bis 3,00.
	243.312 h m 3,01 bis 4,00.
	243.313 Uebrige Höhen
	243.381 Spezifikation
	243.801 Uebrige
	245.000 Ständerwände. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen zementgebundene Leichtbeton-Bauplatten.
	245.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	245.110 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 59. Feuerwiderstandsklasse EI 90.
	245.111 h m 1,51 bis 3,00.
	245.112 h m 3,01 bis 4,00.
	245.113 Uebrige Höhen
	245.181 Spezifikation
	245.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	245.210 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 59. Feuerwiderstandsklasse EI 90.
	245.211 h m 1,51 bis 3,00.
	245.212 h m 3,01 bis 4,00.
	245.213 Uebrige Höhen
	245.281 Spezifikation
	245.300 Profile UW und CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	245.310 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 59. Feuerwiderstandsklasse EI 90.
	245.311 h m 1,51 bis 3,00.
	245.312 h m 3,01 bis 4,00.
	245.313 Uebrige Höhen
	245.381 Spezifikation
	245.801 Uebrige
	247.000 Installationswände, doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 1 Lage zementgebundene Leichtbeton-Bauplatten.
	247.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	247.110 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 50. Feuerwiderstandsklasse EI 30.
	247.111 h m 1,51 bis 3,00.
	247.112 h m 3,01 bis 4,00.
	247.113 Uebrige Höhen
	247.181 Spezifikation
	247.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	247.210 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 49. Feuerwiderstandsklasse EI 30.
	247.211 h m 1,51 bis 3,00.
	247.212 h m 3,01 bis 4,00.
	247.213 Uebrige Höhen
	247.281 Spezifikation
	247.801 Uebrige
	248.000 Installationswände, doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 2 Lagen zementgebundene Leichtbeton-Bauplatten.
	248.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	248.110 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 54. Feuerwiderstandsklasse EI 90.
	248.111 h m 1,51 bis 3,00.
	248.112 h m 3,01 bis 4,00.
	248.113 Uebrige Höhen
	248.181 Spezifikation
	248.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	248.210 Zementgebundene Leichtbeton-Bauplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 54. Feuerwiderstandsklasse EI 90.
	248.211 h m 1,51 bis 3,00.
	248.212 h m 3,01 bis 4,00.
	248.213 Uebrige Höhen
	248.281 Spezifikation
	248.801 Uebrige
