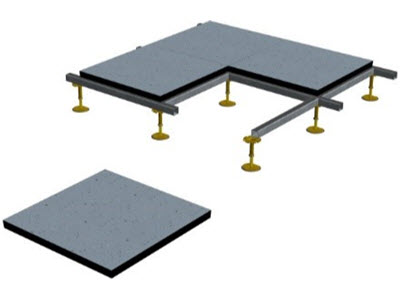

AGB Doppelböden aus Calciumsulfat mit Stützen und C-Profilen, mit werkseitig aufgeklebtem Belag

EINSATZGEBIET, EIGNUNG, SYSTEMAUFBAU UND TECHNISCHE KENNGRÖSSEN:
Siehe Systembeschreibung (PDF)

VORTEILE:
Modulares System, an alle Erfordernisse anpassbar.
Die Installationen sind elegant versorgt und jederzeit bequem zugänglich.
Höchste Flexibilität, auch spätere Layout-Änderungen sind problemlos möglich.
Platten aus Calciumsulfat sind unbrennbar und sehr wenig hygroskopisch. Dank höherem Raumgewicht bieten sie beste Leistungen bezüglich Gehkomfort, Schalleigenschaften und Dauerhaftigkeit.

VORTEILE IN TECHNIKRÄUMEN:
Besonders geeignet für Technikräume mit hoher Installationsdichte.
Es ist möglich, die Unterkonstruktion vorgängig zu montieren und offen zu lassen bzw. mit provisorischen Platten (teilweise) abzudecken, um die Installation zu erleichtern. Die definitiven Platten können dann in einem 2°Schritt verlegt werden.
Dank den C-Profilen sind diese Böden auch für die offene Luftführung ("Druckböden") einsetzbar, beispielsweise in Rechenzentren mit hohem Kühlbedarf.

ZU BEACHTEN:
Bei sehr hohen Belastungen und OKF über 1’400 mm ist der möglichen Knicklast der Stützen Rechnung zu tragen.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Systembeschreibung AGB Doppelböden Calciumsulfat, Stützen_C-Profile

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

665	Doppel- und Verbunddoppelböden
	222.100 Doppelb.Calciumsulfatplatten Rastermass der Stützen und Platten mm 600x600. Doppelbodenplatten aus faserverstärktem Calciumsulfat. Oberseite zur Aufnahme eines Belags. Unterseite roh oder belegt mit korrosionsgeschütztem Stahlblech. Kantenflächen belegt mit Kunststoff.
	222.110 Last- und Verschiebungsklasse 2A, Nennpunktlast kN 3, vertikale Verschiebung max. mm 2,5.
	222.111 Gesamthöhe bis mm 350.
	222.112 Gesamthöhe mm 351 bis 450.
	222.113 Gesamthöhe mm 451 bis 550.
	222.114 Gesamthöhe mm 551 bis 650.
	222.115 Gesamthöhe mm 651 bis 850.
	222.116 Gesamthöhe mm 851 bis 1'050.
	222.117 Uebrige Gesamthöhen
	222.120 Last- und Verschiebungsklasse 3A, Nennpunktlast kN 4, vertikale Verschiebung max. mm 2,5.
	222.121 Gesamthöhe bis mm 350.
	222.122 Gesamthöhe mm 351 bis 450.
	222.123 Gesamthöhe mm 451 bis 550.
	222.124 Gesamthöhe mm 551 bis 650.
	222.125 Gesamthöhe mm 651 bis 850.
	222.126 Gesamthöhe mm 851 bis 1'050.
	222.127 Uebrige Gesamthöhen
	222.130 Last- und Verschiebungsklasse 5A, Nennpunktlast kN 5, vertikale Verschiebung max. mm 2,5.
	222.131 Gesamthöhe bis mm 350.
	222.132 Gesamthöhe mm 351 bis 450.
	222.133 Gesamthöhe mm 451 bis 550.
	222.134 Gesamthöhe mm 551 bis 650.
	222.135 Gesamthöhe mm 651 bis 850.
	222.136 Gesamthöhe mm 851 bis 1'050.
	222.137 Uebrige Gesamthöhen
	222.181 Spezifikation
	222.801 Doppelböden,Belag werkseitig Doppelb.m.Stützen,C-Profilen Doppelb.Calciumsulfatplatten Uebrige
	228.001 Doppelböden,Belag werkseitig Doppelb.m.Stützen,C-Profilen Doppelboden f.werkseit.Belag Spezifikation
