1-HA.2.2, Rigips® Trennwände Habito

Rigips AG
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 1
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 2
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 3
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 4
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 5
  • 1-HA.2.2, Rigips® Trennwände Habito Bild 6

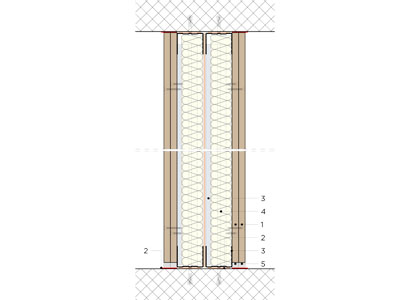

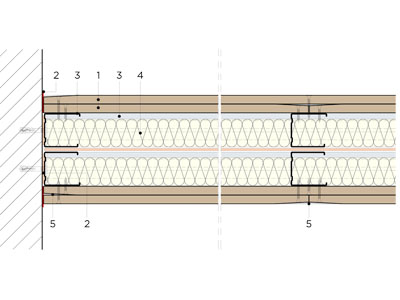

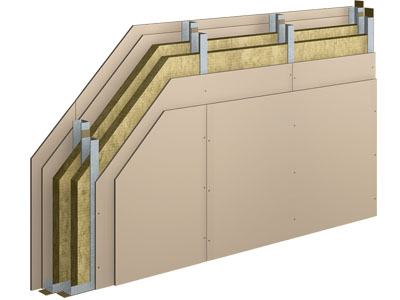

Doppelständer, zweilagig beplankt

Beplankung
-Habito (HA)

Anschlussdichtung
-Profilanschluss mit Rigips Filzstreifen
-Plattenanschluss gemäss System

Unterkonstruktion
-RigiProfil UW
-RigiProfil CW

Dämmung
-Rigips Mineralwolledämmung gemäss System

Verspachtelung
-Rigips Vario Fugenspachtel
-Rigips Flächenspachtel gemäss System

Eignschaften
-Rw = 65 – 71 [dB]
-EI 90

Musterleistungsverzeichnis

Gebäudezertifizierung / Minergie-ECO NPK 643 NPK 643

Beschreibung

Technische Dokumentation

Technische Zeichnung / CAD / BIM

Technische Dokumentation

Weitere Dokumente

Downloadcenter Systemsuche

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643 Trockenbauarbeiten: Wände
210.800 Ständerwände Gipsplatten Produktenachweis.
216.000 Ständerwände. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Hartgipsplatten oder Schalldämm-Gipsplatten.
216.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.110 Hartgipsplatten Typ DFIR, d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 67. Feuerwiderstandsklasse EI 90.
216.111 h m 1,51 bis 3,00.
216.112 h m 3,01 bis 4,00.
216.113 Uebrige Höhen
216.181 Spezifikation
216.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.210 Hartgipsplatten Typ DFIR, d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 71. Feuerwiderstandsklasse EI 90.
216.211 h m 1,51 bis 3,00.
216.212 h m 3,01 bis 4,00.
216.213 Uebrige Höhen
216.281 Spezifikation
216.300 Profile UW und CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.310 Hartgipsplatten Typ DFIR, d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 72. Feuerwiderstandsklasse EI 90.
216.311 h m 1,51 bis 3,00.
216.312 h m 3,01 bis 4,00.
216.313 Uebrige Höhen
216.381 Spezifikation
216.400 Profile UW und Schalldämmprofile CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.410 Schalldämm-Gipsplatten Typ D, d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 64. Feuerwiderstandsklasse EI 90.
216.411 h m 1,51 bis 3,00.
216.412 h m 3,01 bis 4,00.
216.413 Uebrige Höhen
216.481 Spezifikation
216.500 Profile UW und Schalldämmprofile CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.510 Schalldämm-Gipsplatten Typ D, d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 67. Feuerwiderstandsklasse EI 90.
216.511 h m 1,51 bis 3,00.
216.512 h m 3,01 bis 4,00.
216.513 Uebrige Höhen
216.581 Spezifikation
216.600 Profile UW und Schalldämmprofile CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
216.610 Schalldämm-Gipsplatten Typ D, d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 67. Feuerwiderstandsklasse EI 90.
216.611 h m 1,51 bis 3,00.
216.612 h m 3,01 bis 4,00.
216.613 Uebrige Höhen
216.681 Spezifikation
216.801 Uebrige
