1-AR.1.1, Rigips® Trennwände Aquaroc®

Rigips AG

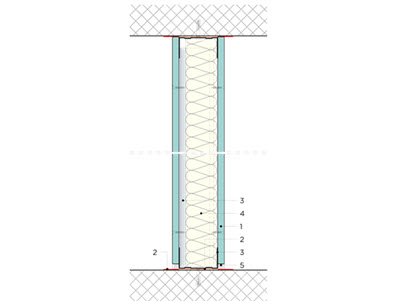

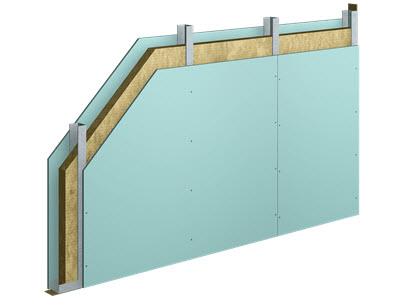

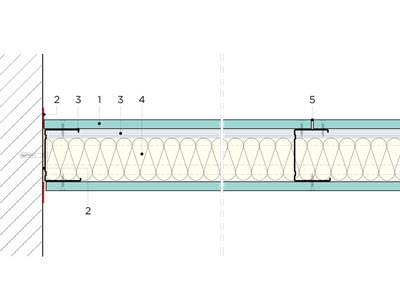

Einfachständer, zweilagig beplankt

Beplankung
-Aquaroc (AR)

Anschlussdichtung
-Profilanschluss mit Rigips Filzstreifen
-Plattenanschluss gemäss System

Unterkonstruktion
-RigiProfil UW
-RigiProfil CW

Dämmung
-Rigips Mineralwolledämmung gemäss System

Verspachtelung
-Rigips Fugenkleber Aquaroc PU glue
-Rigips Flächenspachtel Aquaroc ProMix Finish

Eigenschaften
-Rw = 43 – 47[dB]
-EI 30

Musterleistungsverzeichnis

NPK 643 NPK 643

Beschreibung

Systemblatt

Technische Zeichnung / CAD / BIM

Technische Dokumentation

Weitere Dokumente

Downloadcenter Systemsuche

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	230.800 Ständerwände Gipsfaserplatten Produktenachweis.
	231.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsfaserplatten.
	231.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	231.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 75. Bewertetes Schalldämmmass R_w dB 45. Feuerwiderstandsklasse EI 30.
	231.111 h m 1,51 bis 3,00.
	231.112 Uebrige Höhen
	231.120 Gipsfaserplatten d mm 15,0. Ständerwand d mm 80. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 60.
	231.121 h m 1,51 bis 3,00.
	231.122 Uebrige Höhen
	231.130 Gipsfaserplatten d mm 18,0. Ständerwand d mm 86. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 60.
	231.131 h m 1,51 bis 3,00.
	231.132 Uebrige Höhen
	231.181 Spezifikation
	231.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	231.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 46. Feuerwiderstandsklasse EI 30.
	231.211 h m 1,51 bis 3,00.
	231.212 h m 3,01 bis 4,00.
	231.213 Uebrige Höhen
	231.220 Gipsfaserplatten d mm 15,0. Ständerwand d mm 105. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 60.
	231.221 h m 1,51 bis 3,00.
	231.222 h m 3,01 bis 4,00.
	231.223 Uebrige Höhen
	231.230 Gipsfaserplatten d mm 18,0. Ständerwand d mm 111. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 60.
	231.231 h m 1,51 bis 3,00.
	231.232 h m 3,01 bis 4,00.
	231.233 Uebrige Höhen
	231.281 Spezifikation
	231.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	231.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 48. Feuerwiderstandsklasse EI 30.
	231.311 h m 1,51 bis 3,00.
	231.312 h m 3,01 bis 4,00.
	231.313 Uebrige Höhen
	231.320 Gipsfaserplatten d mm 15,0. Ständerwand d mm 130. Bewertetes Schalldämmmass R_w dB 50. Feuerwiderstandsklasse EI 60.
	231.321 h m 1,51 bis 3,00.
	231.322 h m 3,01 bis 4,00.
	231.323 Uebrige Höhen
	231.330 Gipsfaserplatten d mm 18,0. Ständerwand d mm 136. Bewertetes Schalldämmmass R_w dB 50. Feuerwiderstandsklasse EI 60.
	231.331 h m 1,51 bis 3,00.
	231.332 h m 3,01 bis 4,00.
	231.333 Uebrige Höhen
	231.381 Spezifikation
	231.801 Uebrige
	232.000 Ständerwände mit verbesserten Schalldämmeigenschaften. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsfaserplatten.
	232.100 Profile UW und Schalldämmprofile CW, mm 50x0,6, dämmen mit Mineralwolle.
	232.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 75. Bewertetes Schalldämmmass R_w dB 45. Feuerwiderstandsklasse EI 30.
	232.111 h m 1,51 bis 2,60.
	232.112 Uebrige Höhen
	232.181 Spezifikation
	232.200 Profile UW und Schalldämmprofile CW, mm 75x0,6, dämmen mit Mineralwolle.
	232.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 52. Feuerwiderstandsklasse EI 30.
	232.211 h m 1,51 bis 3,00.
	232.212 h m 3,01 bis 4,00.
	232.213 Uebrige Höhen
	232.281 Spezifikation
	232.300 Profile UW und Schalldämmprofile CW, mm 100x0,6, dämmen mit Mineralwolle.
	232.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 52. Feuerwiderstandsklasse EI 30.
	232.311 h m 1,51 bis 3,00.
	232.312 h m 3,01 bis 4,00.
	232.313 Uebrige Höhen
	232.381 Spezifikation
	232.801 Uebrige
	233.000 Ständerwände. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	233.100 Profile UW und CW, mm 50x0,6, dämmen mit Mineralwolle.
	233.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	233.111 h m 1,51 bis 3,00.
	233.112 h m 3,01 bis 4,00.
	233.113 Uebrige Höhen
	233.181 Spezifikation
	233.200 Profile UW und CW, mm 75x0,6, dämmen mit Mineralwolle.
	233.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	233.211 h m 1,51 bis 3,00.
	233.212 h m 3,01 bis 4,00.
	233.213 Uebrige Höhen
	233.281 Spezifikation
	233.300 Profile UW und CW, mm 100x0,6, dämmen mit Mineralwolle.
	233.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 150. Bewertetes Schalldämmmass R_w dB 57. Feuerwiderstandsklasse EI 90.
	233.311 h m 1,51 bis 3,00.
	233.312 h m 3,01 bis 4,00.
	233.313 Uebrige Höhen
	233.381 Spezifikation
	233.801 Uebrige
	234.000 Ständerwände mit verbesserten Schalldämmeigenschaften. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	234.100 Profile UW und Schalldämmprofile CW, mm 50x0,6, dämmen mit Mineralwolle.
	234.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 100. Bewertetes Schalldämmmass R_w dB 54. Feuerwiderstandsklasse EI 90.
	234.111 h m 1,51 bis 2,60.
	234.112 Uebrige Höhen
	234.181 Spezifikation
	234.200 Profile UW und Schalldämmprofile CW, mm 75x0,6, dämmen mit Mineralwolle.
	234.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 125. Bewertetes Schalldämmmass R_w dB 61. Feuerwiderstandsklasse EI 90.
	234.211 h m 1,51 bis 3,00.
	234.212 h m 3,01 bis 4,00.
	234.213 Uebrige Höhen
	234.281 Spezifikation
	234.300 Profile UW und Schalldämmprofile CW, mm 100x0,6, dämmen mit Mineralwolle.
	234.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 150. Bewertetes Schalldämmmass R_w dB 61. Feuerwiderstandsklasse EI 90.
	234.311 h m 1,51 bis 3,00.
	234.312 h m 3,01 bis 4,00.
	234.313 Uebrige Höhen
	234.381 Spezifikation
	234.801 Uebrige
	235.000 Ständerwände. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	235.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 67. Feuerwiderstandsklasse EI 90.
	235.111 h m 1,51 bis 3,00.
	235.112 h m 3,01 bis 4,00.
	235.113 Uebrige Höhen
	235.181 Spezifikation
	235.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 68. Feuerwiderstandsklasse EI 90.
	235.211 h m 1,51 bis 3,00.
	235.212 h m 3,01 bis 4,00.
	235.213 Uebrige Höhen
	235.281 Spezifikation
	235.300 Profile UW und CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	235.310 Gipsfaserplatten d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 69. Feuerwiderstandsklasse EI 90.
	235.311 h m 1,51 bis 3,00.
	235.312 h m 3,01 bis 4,00.
	235.313 Uebrige Höhen
	235.381 Spezifikation
	235.801 Uebrige
	237.000 Installationswände, doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	237.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	237.110 Gipsfaserplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	237.111 h m 1,51 bis 3,00.
	237.112 h m 3,01 bis 4,00.
	237.113 Uebrige Höhen
	237.181 Spezifikation
	237.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	237.210 Gipsfaserplatten d mm 12,5. Ständerwand d mm 330. Bewertetes Schalldämmmass R_w dB 56. Feuerwiderstandsklasse EI 90.
	237.211 h m 1,51 bis 3,00.
	237.212 h m 3,01 bis 4,00.
	237.213 Uebrige Höhen
	237.281 Spezifikation
	237.801 Uebrige

651	Deckenbekleidungen aus Trockenbauplatten
	230.800 Deckenbekl.Gipsfaserplatten Produktenachweis.
	231.000 Deckenbekleidungen aus Gipsfaserplatten, nicht abgehängt. Unterkonstruktion an tragendem Bauteil befestigen.
	231.100 Hutprofile aus Metall, mm 15x0,6, montieren.
	231.110 Beplankung 1 Lage.
	231.111 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 27,5.
	231.112 Gipsfaserplatten, d mm 15,0. Konstruktionshöhe mm 30,0.
	231.113 Gipsfaserplatten, d mm 18,0. Konstruktionshöhe mm 33,0.
	231.114 Spezifikation
	231.120 Beplankung 2 Lagen.
	231.121 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 40,0.
	231.122 Spezifikation
	231.181 Spezifikation
	231.200 Federschienen aus Metall, mm 27x0,6, montieren.
	231.210 Beplankung 1 Lage.
	231.211 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 39,5.
	231.212 Gipsfaserplatten, d mm 15,0. Konstruktionshöhe mm 42,0.
	231.213 Gipsfaserplatten, d mm 18,0. Konstruktionshöhe mm 45,0.
	231.214 Spezifikation
	231.220 Beplankung 2 Lagen.
	231.221 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 52.
	231.222 Spezifikation
	231.281 Spezifikation
	231.300 Holzlatten Fichte/Tanne, keilgezinkt, ca. mm 30x60, montieren.
	231.310 Beplankung 1 Lage.
	231.311 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 42,5.
	231.312 Gipsfaserplatten, d mm 15,0. Konstruktionshöhe mm 45,0.
	231.313 Gipsfaserplatten, d mm 18,0. Konstruktionshöhe mm 48,0.
	231.314 Spezifikation
	231.320 Beplankung 2 Lagen.
	231.321 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 55,0.
	231.322 Spezifikation
	231.381 Spezifikation
	231.801 Uebrige
	232.000 Deckenbekleidungen aus Gipsfaserplatten, abgehängt. Unterkonstruktion an tragendem Bauteil befestigen.
	232.100 Einfachrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	232.110 Beplankung 1 Lage.
	232.111 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 39,5.
	232.112 Gipsfaserplatten, d mm 15,0. Konstruktionshöhe mm 42,0.
	232.113 Gipsfaserplatten, d mm 18,0. Konstruktionshöhe mm 45,0.
	232.114 Spezifikation
	232.120 Beplankung 2 Lagen.
	232.121 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 52,0.
	232.122 Spezifikation
	232.181 Spezifikation
	232.200 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	232.210 Beplankung 1 Lage.
	232.211 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 66,5.
	232.212 Gipsfaserplatten, d mm 15,0. Konstruktionshöhe mm 69,0.
	232.213 Gipsfaserplatten, d mm 18,0. Konstruktionshöhe mm 72,0.
	232.214 Spezifikation
	232.220 Beplankung 2 Lagen.
	232.221 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 79,0.
	232.222 Spezifikation
	232.281 Spezifikation
	232.300 Doppelrost aus Metall mit Draht und Oese montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	232.310 Beplankung 1 Lage.
	232.311 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 66,5.
	232.312 Spezifikation
	232.320 Beplankung 2 Lagen.
	232.321 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 79,0.
	232.322 Spezifikation
	232.381 Spezifikation
	232.400 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	232.410 Beplankung 1 Lage.
	232.411 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 66,5.
	232.412 Spezifikation
	232.420 Beplankung 2 Lagen.
	232.421 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 79,0.
	232.422 Spezifikation
	232.481 Spezifikation
	232.500 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	232.510 Beplankung 1 Lage.
	232.511 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 66,5.
	232.512 Spezifikation
	232.520 Beplankung 2 Lagen.
	232.521 Gipsfaserplatten, d mm 12,5. Konstruktionshöhe mm 79,0.
	232.522 Spezifikation
	232.581 Spezifikation
	232.801 Uebrige
	330.800 D'bekl.Gipsfaserpl.:Brandsch. Produktenachweis.
	331.000 Deckenbekleidungen aus Gipsfaserplatten als unselbstständige Brandschutzbauteile.
	331.001 Spezifikation
	332.000 Deckenbekleidungen aus Gipsfaserplatten als selbstständige Brandschutzbauteile.
	332.001 Spezifikation
	630.800 Bekleidungen m.Gipsfaserpl. Produktenachweis.
	631.000 Bekleidungen von Trägern mit Gipsfaserplatten. Unterkonstruktion an tragendem Bauteil befestigen.
	631.100 Stahlträger. Beplankung mit 1 Lage Gipsfaserplatten rechtwinklig. Inkl. Ausbilden der Anschlüsse an Untergrund.
	631.110 Gipsfaserplatten, d mm 12,5.
	631.111 Zweiseitig, äussere Abwicklung bis m 0,60. 1 Kante.
	631.112 Dreiseitig, äussere Abwicklung bis m 0,90. 2 Kanten.
	631.113 Spezifikation
	631.181 Spezifikation
	631.200 Holzträger. Beplankung mit 1 Lage Gipsfaserplatten rechtwinklig. Inkl. Ausbilden der Anschlüsse an Untergrund.
	631.210 Gipsfaserplatten, d mm 12,5.
	631.211 Zweiseitig, äussere Abwicklung bis m 0,60. 1 Kante.
	631.212 Dreiseitig, äussere Abwicklung bis m 0,90. 2 Kanten.
	631.213 Spezifikation
	631.281 Spezifikation
	631.300 Betonträger. Beplankung mit 1 Lage Gipsfaserplatten rechtwinklig. Inkl. Ausbilden der Anschlüsse an Untergrund.
	631.310 Gipsfaserplatten, d mm 12,5.
	631.311 Zweiseitig, äussere Abwicklung bis m 0,60. 1 Kante.
	631.312 Dreiseitig, äussere Abwicklung bis m 0,90. 2 Kanten.
	631.313 Spezifikation
	631.381 Spezifikation
	631.801 Uebrige
	632.000 Bekleidungen von Kanälen mit Gipsfaserplatten. Unterkonstruktion an tragendem Bauteil befestigen.
	632.100 Kanäle. Beplankung mit 1 Lage Gipsfaserplatten rechtwinklig. Inkl. Ausbilden der Anschlüsse an Untergrund.
	632.110 Gipsfaserplatten, d mm 12,5.
	632.111 Zweiseitig, äussere Abwicklung bis m 1,00. 1 Kante.
	632.112 Dreiseitig, äussere Abwicklung bis m 1,50. 2 Kanten.
	632.113 Spezifikation
	632.181 Spezifikation
	632.801 Uebrige
