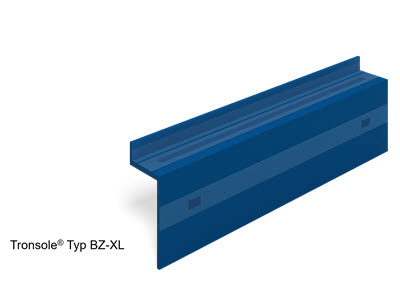

Schöck Tronsole®.
Sicherer Trittschallschutz ist blau.
Ruhe ist ein elementares Grundbedürfnis. Gerade in einer Zeit voller Hektik und Lärm verlangen Menschen zunehmend nach Ruhe und Entspannung.
Deshalb wird der Schallschutz klar über die SIA 181:2020 vorgegeben und ist in keiner Weise Luxus, sondern vielmehr dringende Notwendigkeit. Insbesondere bei den Treppenhäusern sollten Planer dabei vermehrte Aufmerksamkeit schenken.

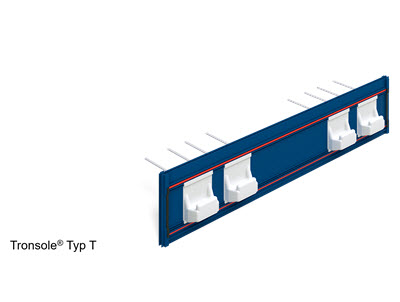

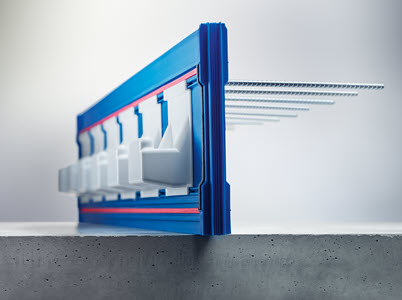

Die Schöck Tronsole® Typ T-V, ist ein tragendes Trittschalldämmelement zwischen Treppen / Podesten oder Treppen / Geschossdecken, mit rundum geradem Fugenverlauf bei Fertigung in Ortbeton oder mit der Typen-Linie Schöck Tronsole® Typ T-V-NF für Fertigung im Elementwerk (Elementtreppen), ablängbar durch modularen  Aufbau.

Spezifikation:
- PE-Schaumplatte nach DIN EN 14313
- Querstäbe: B500A NR, Werkstoff Nr. 1.4362
- Auflagerwinkel: Werkstoff-Nr. min. 1.4301 oder höherwertig
- Elastomerlager: Polyurethan nach DIN EN 13165
- Fugenöffnungen 14 mm
- Feuerwiderstandsklasse: R 90
- Schöck Tronsole® Typ T-V2 / T-V2-NF
- Bewertete Trittschallminderung: ∆L*n,w ≥ 33 dB, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: Höhe (H) 160 - 180 mm, VRd,y = ±1,6 kN/Element, VRd,z = 14,3 kN/Element
- Tragwiderstand: Höhe (H) 180 - 320 mm, VRd,y = ±1,6 kN/Element, VRd,z = 17,4 kN/Element
- Schöck Tronsole® Typ T-V4 / T-V4-NF
- Bewertete Trittschallminderung: ∆L*n,w ≥ 31 dB, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: Höhe (H) 160 - 180 mm, VRd,y = ±3,3 kN/Element, VRd,z = 28,6 kN/Element
- Tragwiderstand: Höhe (H) 180 - 320 mm, VRd,y = ±3,3 kN/Element, VRd,z = 34,8 kN/Element
- Schöck Tronsole® Typ T-V6 / T-V6-NF
- Bewertete Trittschallminderung: ∆L*n,w ≥ 29 dB, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: Höhe (H) 160 - 180 mm, VRd,y = ±5,0 kN/Element, VRd,z = 42,9 kN/Element
- Tragwiderstand: Höhe (H) 180 - 320 mm, VRd,y = ±5,0 kN/Element, VRd,z = 52,2 kN/Element
- Schöck Tronsole® Typ T-V7 / T-V7-NF
- Bewertete Trittschallminderung: ∆L*n,w ≥ 29 dB, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: Höhe (H) 160 - 180 mm, VRd,y = ±5,8 kN/Element, VRd,z = 50,1 kN/Element
- Tragwiderstand: Höhe (H) 180 - 320 mm, VRd,y = ±5,8 kN/Element, VRd,z = 60,9 kN/Element
- Schöck Tronsole® Typ T-V8 / T-V8-NF
- Bewertete Trittschallminderung: ∆L*n,w ≥ 29 dB, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: Höhe (H) 160 - 180 mm, VRd,y = ±6,6 kN/Element, VRd,z = 57,2 kN/Element
- Tragwiderstand: Höhe (H) 180 - 320 mm, VRd,y = ±6,6 kN/Element, VRd,z = 69,6 kN/Element

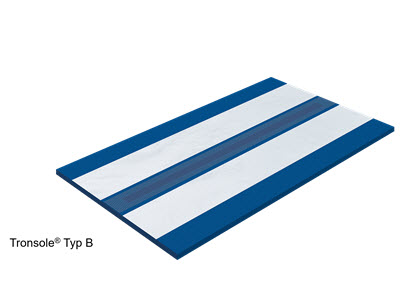

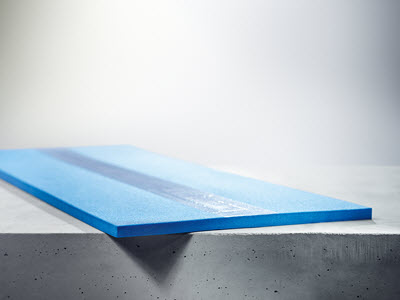

Die Schöck Tronsole® Typ B ist ein elastisches Treppenauflager (Trittschalldämmelement) zur akustischen Trennung zwischen Treppenfuss und Bodenplatte / Geschossdecke. Sie trennt die Treppe vollflächig von der Bodenplatte, sodass die Gefahr von Schallbrücken minimiert und die Treppe optimal schallentkoppelt ist.

Spezifikation:
- PE-Schaumplatte nach DIN EN 14313
- Elastomerlager: Elodur®, Polyurethan nach DIN EN 13165, Dicke 15 mm, Breite 25 mm bei
  Querkraftstufe V1, Breite 35 mm bei Querkraftstufe V2
- Bewertete Trittschallminderung: ∆L*n,w ≥ 32 dB bei Querkraftstufe V1,  ∆L*n,w ≥ 30 dB bei
  Querkraftstufe V2, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: VRd,z = +42,4 kN/m bei Querkraftstufe V1, VRd,z = +59,3 kN/m bei
  Querkraftstufe V2, VRd,x =  ± 3,8 kN/m und VRd,y =  ± 3,8 kN/m bei beiden Typen
- Feuerwiderstandsklasse: R 90 gemäss Brandschutzgutachten GS 3.2/13-390-2

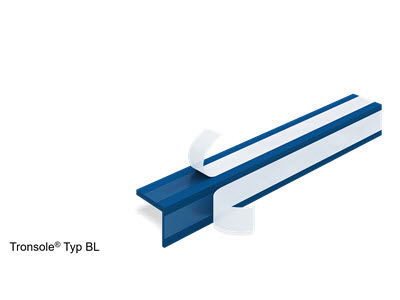

Die Schöck Tronsole® Typ BL ist ein elastisches Treppenauflager (Trittschalldämmelement) zur akustischen Trennung von Treppen und Podest/Geschossdecke. Grundmaterial ist PE-Schaumstoff, das integrierte, hochwertige Elastomerlager Schöck Elodur® sorgt für optimalen Trittschallschutz mit der Tronsole® Typ BL auch bei bauüblicher Belastung.

Spezifikation:
- PE-Schaumplatte nach DIN EN 14313
- Elastomerlager: Elodur®, Polyurethan nach DIN EN 13165, Dicke 15 mm, Breite 25 mm bei
  Querkraftstufe V1, Breite 35 mm bei Querkraftstufe V2
- Bewertete Trittschallminderung: ∆L*n,w ≥ 32 dB bei Querkraftstufe V1,  ∆L*n,w ≥ 30 dB bei
  Querkraftstufe V2, geprüft nach DIN 7396 bei maximaler Last
- Tragwiderstand: VRd,z = +42,4 kN/m bei Querkraftstufe V1, VRd,z = +59,3 kN/m bei
  Querkraftstufe V2, VRd,x =  ± 3,8 kN/m und VRd,y =  ± 3,8 kN/m bei beiden Typen
- Feuerwiderstandsklasse: R90 gemäss VKF

Weitere Leistungsmerkmale:
- Sichere und wirtschaftliche Lösungen für alle Ausführungsvariationen, dank grosser
  Produktevielfalt.

Musterleistungsverzeichnis

Schöck Tronsole_Ausschreibungen NPK241 Schöck Tronsole_Ausschreibungen NPK241

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	440.810 Einlagen,Hochbaulager Produktenachweis Trittschalldämmende Treppenlager.
	444.000 Trennlagen und Schalldämmeinlagen.
	444.001 Spezifikation
	540.810 Bewehrungszubehör,-anschlüsse Produktenachweis Trittschall- und Podestlagerdorne.

315	Vorgefertigte Elemente aus Beton und künstlichen Steinen
	421.710 Treppenlaufelemente Beton Mehrleist.zu Treppenläufen Für Treppenlager.
	421.711 Spezifikation

334	Treppen
	151.110 Schallschutzmassnahmen Antritt,Austritt,Montageteile Schallschutz am Antritt.
	151.111 Spezifikation
	151.120 Schallschutzmassnahmen Antritt,Austritt,Montageteile Schallschutz am Austritt.
	151.121 Spezifikation
	151.130 Schallschutzmassnahmen Antritt,Austritt,Montageteile Schallschutz an Montageteilen.
	151.131 Spezifikation

346	Kunststeinarbeiten
	311.730 Treppenläufe gerade,frei gesp. Mehrleistungen Für Schalldämmlager.
	311.731 Spezifikation
	312.730 Treppenläufe m.angeform.Podest Mehrleistungen Für Schalldämmlager.
	312.731 Spezifikation
	314.730 Treppenläufe gewendelt K'stein Mehrleistungen Für Schalldämmlager.
	314.731 Spezifikation
