1-AB.1.1, Cloisons de séparation Alba® balance
CRB Logo

1-AB.1.1, Cloisons de séparation Alba® balance

Rigips AG
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 1
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 2
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 3
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 4
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 5
  • 1-AB.1.1, Cloisons de séparation Alba® balance photo 6

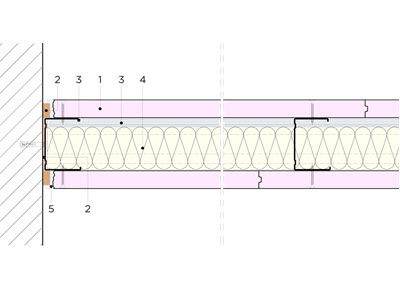

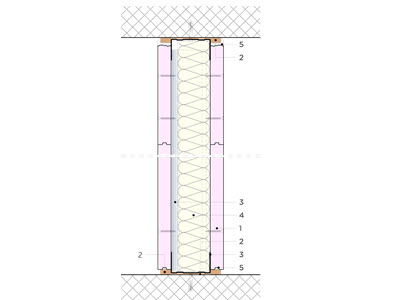

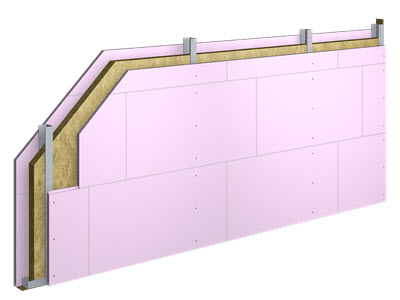

Parement
-Carreau de plâtre massif Alba balance (AB)

Bande d’étanchéité de raccord
-Raccord plaque selon système
-Raccord profilé avec feutre en bande

Sous-construction
-RigiProfil UW
-RigiProfil CW

Isolation
-Isolation en laine minérale Rigips selon système

Spatulage / Finissage
-Colle/lissage plâtre Albacol PLUS

Propriétés
-Rw = 44 – 49 [dB]
-EI 90

Descriptif type

CAN 643 CAN 643

Description

Recherche de système

Dessin technique / CAO / BIM

Documentacion technique

Autres documents

Centre de téléchargement Recherche de système

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

643 Construction à sec: Cloisons, doublages, revêtements
220.800 Cloisons carr.plâtre,av.ossat. Référence aux produits.
221.000 Cloison avec ossature métallique à montants simples. Parement 1 couche de chaque côté, en carreaux de plâtre.
221.100 Ossature en profilés UW et CW mm 50x0,6. Isolation en laine minérale.
221.110 Carreaux, épaisseur mm 25,0. Epaisseur de cloison mm 100. Indice d'affaiblissement acoustique pondéré R_w dB 50. Classe de résistance au feu EI 90.
221.111 Hauteur m 1,51 à 3,00.
221.112 Hauteurs div.
221.120 Carreaux côté 1 épaisseur mm 25,0, carreaux côté 2 épaisseur mm 40,0. Epaisseur de cloison mm 115. Indice d'affaiblissement acoustique pondéré R_w dB 50. Classe de résistance au feu EI 90.
221.121 Hauteur m 1,51 à 3,00.
221.122 Hauteurs div.
221.181 Spécification
221.200 Ossature en profilés UW et CW mm 75x0,6. Isolation en laine minérale.
221.210 Carreaux, épaisseur mm 25,0. Epaisseur de cloison mm 125. Indice d'affaiblissement acoustique pondéré R_w dB 47. Classe de résistance au feu EI 90.
221.211 Hauteur m 1,51 à 3,00.
221.212 Hauteur m 3,01 à 4,00.
221.213 Hauteurs div.
221.220 Carreaux côté 1 épaisseur mm 25,0, carreaux côté 2 épaisseur mm 40,0. Epaisseur de cloison mm 140. Indice d'affaiblissement acoustique pondéré R_w dB 48. Classe de résistance au feu EI 90.
221.221 Hauteur m 1,51 à 3,00.
221.222 Hauteur m 3,01 à 4,00.
221.223 Hauteurs div.
221.281 Spécification
221.300 Ossature en profilés UW et CW mm 100x0,6. Isolation en laine minérale.
221.310 Carreaux, épaisseur mm 25,0. Epaisseur de cloison mm 150. Indice d'affaiblissement acoustique pondéré R_w dB 48. Classe de résistance au feu EI 90.
221.311 Hauteur m 1,51 à 3,00.
221.312 Hauteur m 3,01 à 4,00.
221.313 Hauteurs div.
221.320 Carreaux côté 1 épaisseur mm 25,0, carreaux côté 2 épaisseur mm 40,0. Epaisseur de cloison mm 165. Indice d'affaiblissement acoustique pondéré R_w dB 50. Classe de résistance au feu EI 90.
221.321 Hauteur m 1,51 à 3,00.
221.322 Hauteur m 3,01 à 4,00.
221.323 Hauteurs div.
221.381 Spécification
221.801 Divers
222.000 Cloison avec ossature métallique à montants simples. Parement 1 couche de chaque côté, en carreaux de plâtre. Avec 1 couche supplémentaire en plaques de plâtre d'un côté, fixée sur les montants.
222.100 Ossature en profilés UW et CW mm 50x0,6. Isolation en laine minérale.
222.110 Carreaux, épaisseur mm 25,0. Plaques de plâtre type A, épaisseur mm 12,5. Epaisseur de cloison mm 112,5. Indice d'affaiblissement acoustique pondéré R_w dB 56. Classe de résistance au feu EI 90.
222.111 Hauteur m 1,51 à 3,00.
222.112 Hauteurs div.
222.181 Spécification
222.200 Ossature en profilés UW et profilés insonorisants CW, mm 50x0,6. Isolation en laine minérale.
222.210 Carreaux de plâtre, épaisseur mm 25,0. Plaques de plâtre type A, épaisseur mm 12,5. Epaisseur de cloison mm 112,5. Indice d'affaiblissement acoustique pondéré R_w dB 58. Classe de résistance au feu EI 90.
222.211 Hauteur m 1,51 à 3,00.
222.212 Hauteurs div.
222.281 Spécification
222.300 Ossature en profilés UW et CW mm 75x0,6. Isolation en laine minérale.
222.310 Carreaux, épaisseur mm 25,0. Plaques de plâtre type A, épaisseur mm 12,5. Epaisseur de cloison mm 137,5. Indice d'affaiblissement acoustique pondéré R_w dB 52. Classe de résistance au feu EI 90.
222.311 Hauteur m 1,51 à 3,00.
222.312 Hauteur m 3,01 à 4,00.
222.313 Hauteurs div.
222.381 Spécification
222.400 Ossature en profilés UW et profilés insonorisants CW, mm 75x0,6. Isolation en laine minérale.
222.410 Carreaux, épaisseur mm 25,0. Plaques de plâtre type A, épaisseur mm 12,5. Epaisseur de cloison mm 137,5. Indice d'affaiblissement acoustique pondéré R_w dB 60. Classe de résistance au feu EI 90.
222.411 Hauteur m 1,51 à 3,00.
222.412 Hauteur m 3,01 à 4,00.
222.413 Hauteurs div.
222.481 Spécification
222.801 Divers
225.000 Cloison avec ossature métallique à montants doubles. Parement 1 couche de chaque côté, en carreaux de plâtre.
225.100 Ossature en profilés UW et CW mm 50x0,6. 1 couche d'isolation en laine minérale dans 1 des deux moitiés d'ossature.
225.110 Carreaux, épaisseur mm 25,0. Epaisseur de cloison mm 155. Indice d'affaiblissement acoustique pondéré R_w dB 54. Classe de résistance au feu EI 90.
225.111 Hauteur m 1,51 à 3,00.
225.112 Hauteurs div.
225.181 Spécification
225.200 Ossature en profilés UW et CW mm 75x0,6. 1 couche d'isolation en laine minérale dans 1 des deux moitiés d'ossature.
225.210 Carreaux, épaisseur mm 25,0. Epaisseur de cloison mm 205. Indice d'affaiblissement acoustique pondéré R_w dB 59. Classe de résistance au feu EI 90.
225.211 Hauteur m 1,51 à 3,00.
225.212 Hauteur m 3,01 à 4,00.
225.213 Hauteurs div.
225.281 Spécification
225.801 Divers
