Für höhere Lasten unter seismischer Einwirkung kann mit Hilfe der Verfüllscheibe VS der Ringspalt zwischen Ankerstange und Befestigungselement verfüllt werden.

– Brandprüfbericht für alle Durchmesser
– Allgemeine Bauartgenehmigung als Beton-Beton-Verbinder (Z-21.8-2126)
– Allgemeine Bauartgenehmigu...

Für höhere Lasten unter seismischer Einwirkung kann mit Hilfe der Verfüllscheibe VS der Ringspalt zwischen Ankerstange und Befestigungselement verfüllt werden.

– Brandprüfbericht für alle Durchmesser
– Allgemeine Bauartgenehmigung als Beton-Beton-Verbinder (Z-21.8-2126)
– Allgemeine Bauartgenehmigung zur Verwendung in beschichteten Betonflächen in LAU-Anlagen (Z-74.8-210)
– ICC-Zulassung (ESR-4861)
– Zugelassen für die Montage in trockenem und feuchtem Beton sowie in wassergefüllten Bohrlöchern
– Variable Verankerungstiefen erlauben die flexible Anpassung an die jeweilige Lastsituation, reduzieren den Bohraufwand und den Mörtelverbrauch
– Vielseitig in der Anwendung

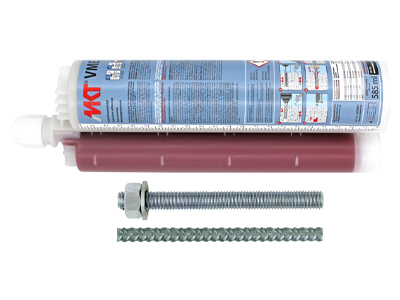

– Durch die große Auswahl an Ankerstangen VMU-A, VM-A, V-A und Innengewindestangen VMU-IG sowie durch die Verwendungsmöglichkeit handelsüblicher Gewindestangen mit Abnahmeprüfzeugnis 3.1 oder Bewehrungsstäben kann jeder Anforderung Rechnung getragen werden
– Bohrlocherstellung mit Hammerbohrer, Pressluftbohrer oder Saugbohrer
– Bohrlocherstellung mit Diamantbohrer im ungerissenen Beton ohne seismische Einwirkungen
– Bei der Verwendung der Saugbohrer SB kann die nachträgliche Bohrlochreinigung entfallen
– Angebrochene Kartuschen können mit einem neuen Statikmischer weiterverwendet werden
– Styrolfrei

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Beschreibung Brückenkappenanker MKT BKA Beschreibung Injektionssystem MKT VME plus Beschreibung VME plus für nachträglichen Bewehrungsanschluss

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

121	Sichern, unterfangen, ver- stärken und verschieben
	656.000 Verankerungen.
	656.100 Klebeanker, Dübel oder Schwerlastanker liefern und versetzen. Inkl. Bohren der Löcher.
	656.101 Spezifikation
	656.201 Uebrige

131	Instandsetzung und Schutz von Betonbauten
	520.810 Anschlussbewehrungen,Verbindg. Produktenachweis Verankerung mit Klebeanker.
	525.000 Verankerungen liefern, versetzen und kleben, inkl. Bohren der Löcher.
	525.001 Spezifikation

241	Ortbetonbau
	112.000 Anschlussbewehrungen versetzen, inkl. Bohrungen. Stahllieferung in Abschnitt 500.
	112.100 Inkl. Lieferung von Klebmasse.
	112.101 Spezifikation
	112.201 Uebrige

321	Montagebau in Stahl
	771.100 Ankerdübel liefern,setzen Verbund-Ankerdübel: Gewindestange Festigkeitsklasse 5.8, galvanisch verzinkt. Setztiefe minimal, nach Angabe des Herstellers.
	771.110 Vertikal nach unten oder horizontal bohren.
	771.111 M 12.
	771.112 M 16.
	771.113 M 20.
	771.114 M 24.
	771.115 Spezifikation
	771.121 Spezifikation
	771.200 Ankerdübel liefern,setzen Verbund-Ankerdübel: Gewindestange aus Werkstoff 1.4401 (nicht rostend). Setztiefe minimal, nach Angabe des Herstellers.
	771.210 Vertikal nach unten oder horizontal bohren.
	771.211 M 12.
	771.212 M 16.
	771.213 M 20.
	771.214 M 24.
	771.215 Spezifikation
	771.221 Spezifikation
