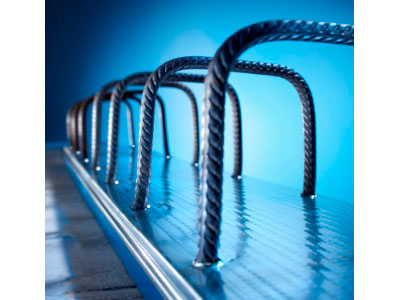

Les raccords d'armatures ACITOP® ont été conçus pour la réalisation efficace de joints de construction sans pénétration d'armatures dans les murs ou les plafonds. La pénétration de l'armature est protégée à l'intérieur du caisson par un couvercle perforé moderne qui peut être démonté et préparé pour l'étape suivante.

RAPIDE ET SIMPLE

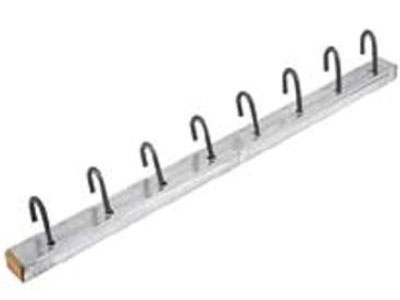

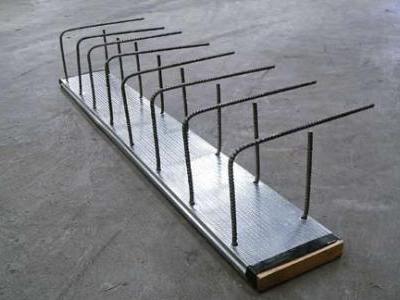

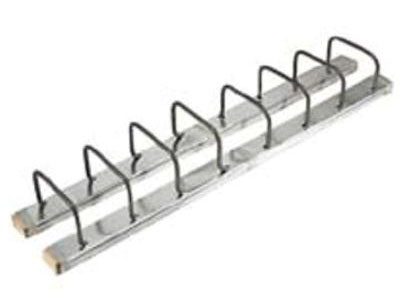

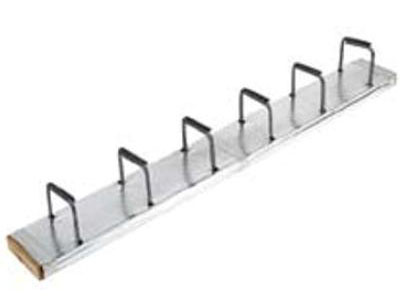

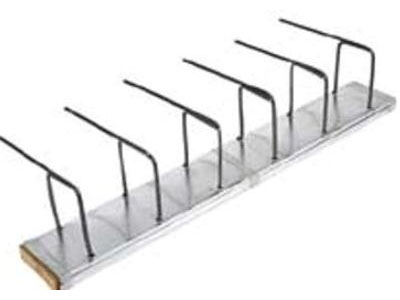

Le raccord d'armature ACITOP® s'installe de la même manière que les raccords traditionnels à flexion arrière. Les longueurs d'élément disponibles sont L=1,20 m et L=0,83 m. Le couvercle en plastique à l'arrière empêche de manière fiable la pénétration de coulis de ciment dans le caisson et peut être retiré facilement et rapidement grâce à la perforation.

- Le vaste assortiment standard offre des solutions pour presque toutes les situations de raccordement.
- Disponibilité à court terme en stock.
- Des types spéciaux peuvent être produits en fonction des exigences spécifiques.

HAUTE SÉCURITÉ ET QUALITÉ

Les aciers d'armature utilisés correspondent à la qualité B500B et sont inscrits au registre des aciers d'armature conformes aux normes. Les longueurs d'ancrage et les recouvrements d'armatures sont conçus pour répondre aux exigences de la norme SIA 262. La transmission des efforts tranchants s'effectue selon le principe des éléments composés conformément à la norme SIA 262 - 4.3.4.3 (2013). Le joint de dilatation ACITOP®- est donc considéré comme un joint lisse.

- Les longueurs d'ancrage minimales selon SIA 262 sont garanties.
- Grande sécurité de pose grâce à un pas et un diamètre définis avec précision.

Descriptif type

Aucun document à disposition

Description

Fers de reprise ACITOP® (11.2021) ACITOP-texte-de-soumission (01.02020)

Dessin technique / CAO / BIM

Aucun document à disposition

Autres documents

Aucun document à disposition

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

241	Constructions en béton coulé sur place
	543.100 Armatures reprise p.assemblage A simples barres, avec ou sans crochets, fourniture et fixation au coffrage, y compris travaux accessoires. Toutes formes et longueurs.
	543.110 Acier B500, épaisseur de l'élément de construction jusqu'à m 0,20.
	543.111 Masse jusqu'à kg/m 5,0.
	543.112 Masse kg/m 5,1 à 7,5.
	543.113 Masse kg/m 7,6 à 10,0.
	543.114 Masse kg/m 10,1 à 15,0.
	543.115 Masses div.
	543.120 Acier B500, épaisseur de l'élément de construction m 0,21 à 0,30.
	543.121 Masse jusqu'à kg/m 5,0.
	543.122 Masse kg/m 5,1 à 7,5.
	543.123 Masse kg/m 7,6 à 10,0.
	543.124 Masse kg/m 10,1 à 15,0.
	543.125 Masses div.
	543.131 Spécification
	543.200 Armatures reprise p.assemblage A doubles barres, avec ou sans crochets, fourniture et fixation au coffrage, y compris travaux accessoires. Toutes formes et longueurs.
	543.210 Acier B500, épaisseur de l'élément de construction jusqu'à m 0,20.
	543.211 Masse jusqu'à kg/m 5,0.
	543.212 Masse kg/m 5,1 à 7,5.
	543.213 Masse kg/m 7,6 à 10,0.
	543.214 Masse kg/m 10,1 à 15,0.
	543.215 Masses div.
	543.220 Acier B500, épaisseur de l'élément de construction m 0,21 à 0,30.
	543.221 Masse jusqu'à kg/m 5,0.
	543.222 Masse kg/m 5,1 à 7,5.
	543.223 Masse kg/m 7,6 à 10,0.
	543.224 Masse kg/m 10,1 à 15,0.
	543.225 Masses div.
	543.231 Spécification
	543.301 Béton coulé s.place:armatures Armatures spéc.,access. Armatures reprise p.assemblage Divers
