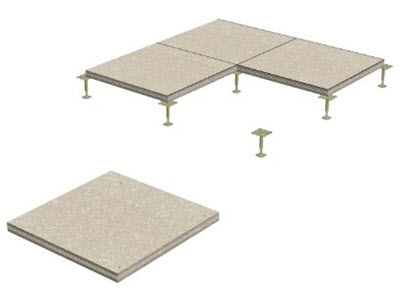

AGB Verbund-Doppelböden

EINSATZGEBIET, EIGNUNG, SYSTEMAUFBAU UND TECHNISCHE KENNGRÖSSEN:
Siehe Systembeschreibung (PDF)

VORTEILE:
Die geschlossene Oberfläche ermöglicht ein grosszügiges, fugenloses Belagsbild.
Bezüglich Bodenbelägen gibt es kaum Einschränkungen, wenn die Verlegung sachgerecht erfolgt (diese erfolgt stets nachträglich).
Über 95% des Hohlraums sind für Installationen verfügbar und durch Revisionsöffnungen, Kabeldurchlässe oder Erschliessungskanäle zugänglich.
Trockenbauweise, d.h. keine Feuchtigkeit und nach 48 Stunden benutzbar bzw. mit Bodenbelägen belegbar.
Systembedingt haben Verbund-Doppelböden kleinere Durchbiegungen als Doppelböden mit Einzelplatten.
Bei starren Belägen müssen die Durchbiegungen fallspezifisch auf die Eigenschaften des Belags abgestimmt werden.
AGB Verbunddoppelböden mit Platten aus Calciumsulfat weisen die besten Kennwerte bezüglich Feuchtedehnungen auf, was entsprechend grössere Feldgrössen ermöglicht.
Sie sind unbrennbar und bieten dank höherem Raumgewicht auch beste Leistungen bezüglich Gehkomfort, Schalleigenschaften und Dauerhaftigkeit.

ZU BEACHTEN:
Aus den klimatischen Raum-Bedingungen und den Feuchtedehnwerten ergeben sich maximale Feldgrössen und damit je nach Raumgeometrie die Notwendigkeit von Bewegungsfugen im Verbund-Doppelboden, die auch vom Bodenbelag übernommen werden müssen.
Verbund-Doppelböden aus Calciumsulfat haben zwar ein sehr gutes Verhalten bezüglich Luftfeuchte, sind aber nicht geeignet für Nassräume. In Nassräumen sind speziell angepasste «hydro»-Systeme zu einzusetzen.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

665	Doppel- und Verbunddoppelböden
	411.100 Verbunddoppelb.Calciumsulfat Für nicht starre Beläge. Vertikale Verschiebung max. mm 2,0. Rastermass mm 600x600. Verbunddoppelboden-Platten aus faserverstärktem Calciumsulfat. Stösse mit Nut und Kamm oder verzahnt, verkleben. Bei zweilagiger Ausführung: 1. Lage im Stützenraster, 2. Lage fugenversetzt verlegen und vollflächig verkleben. Ober- und Unterseite roh.
	411.110 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.111 Gesamthöhe bis mm 150.
	411.112 Gesamthöhe mm 151 bis 250.
	411.113 Gesamthöhe mm 251 bis 350.
	411.114 Gesamthöhe mm 351 bis 450.
	411.115 Gesamthöhe mm 451 bis 550.
	411.116 Gesamthöhe mm 551 bis 650.
	411.117 Uebrige Gesamthöhen
	411.120 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,4 bis 0,8 bei Aenderung der relativen Luftfeuchte um % 30.
	411.121 Gesamthöhe bis mm 150.
	411.122 Gesamthöhe mm 151 bis 250.
	411.123 Gesamthöhe mm 251 bis 350.
	411.124 Gesamthöhe mm 351 bis 450.
	411.125 Gesamthöhe mm 451 bis 550.
	411.126 Gesamthöhe mm 551 bis 650.
	411.127 Uebrige Gesamthöhen
	411.130 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.131 Gesamthöhe bis mm 150.
	411.132 Gesamthöhe mm 151 bis 250.
	411.133 Gesamthöhe mm 251 bis 350.
	411.134 Gesamthöhe mm 351 bis 450.
	411.135 Gesamthöhe mm 451 bis 550.
	411.136 Gesamthöhe mm 551 bis 650.
	411.137 Uebrige Gesamthöhen
	411.140 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,4 bis 0,8 bei Aenderung der relativen Luftfeuchte um % 30.
	411.141 Gesamthöhe bis mm 150.
	411.142 Gesamthöhe mm 151 bis 250.
	411.143 Gesamthöhe mm 251 bis 350.
	411.144 Gesamthöhe mm 351 bis 450.
	411.145 Gesamthöhe mm 451 bis 550.
	411.146 Gesamthöhe mm 551 bis 650.
	411.147 Uebrige Gesamthöhen
	411.150 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.151 Gesamthöhe bis mm 150.
	411.152 Gesamthöhe mm 151 bis 250.
	411.153 Gesamthöhe mm 251 bis 350.
	411.154 Gesamthöhe mm 351 bis 450.
	411.155 Gesamthöhe mm 451 bis 550.
	411.156 Gesamthöhe mm 551 bis 650.
	411.157 Uebrige Gesamthöhen
	411.160 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,4 bis 0,8 bei Aenderung der relativen Luftfeuchte um % 30.
	411.161 Gesamthöhe bis mm 150.
	411.162 Gesamthöhe mm 151 bis 250.
	411.163 Gesamthöhe mm 251 bis 350.
	411.164 Gesamthöhe mm 351 bis 450.
	411.165 Gesamthöhe mm 451 bis 550.
	411.166 Gesamthöhe mm 551 bis 650.
	411.167 Uebrige Gesamthöhen
	411.181 Spezifikation
	411.200 Verbunddoppelb.Calciumsulfat Für starre Beläge. Vertikale Verschiebung max. mm 0,5. Rastermass mm 600x600. Verbunddoppelboden-Platten aus faserverstärktem Calciumsulfat. Stösse mit Nut und Kamm oder verzahnt, verkleben. Bei zweilagiger Ausführung: 1. Lage im Stützenraster, 2. Lage fugenversetzt verlegen und vollflächig verkleben. Ober- und Unterseite roh.
	411.210 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.211 Gesamthöhe bis mm 150.
	411.212 Gesamthöhe mm 151 bis 250.
	411.213 Gesamthöhe mm 251 bis 350.
	411.214 Gesamthöhe mm 351 bis 450.
	411.215 Gesamthöhe mm 451 bis 550.
	411.216 Gesamthöhe mm 551 bis 650.
	411.217 Uebrige Gesamthöhen
	411.220 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,4 bis 0,8 bei Aenderung der relativen Luftfeuchte um % 30.
	411.221 Gesamthöhe bis mm 150.
	411.222 Gesamthöhe mm 151 bis 250.
	411.223 Gesamthöhe mm 251 bis 350.
	411.224 Gesamthöhe mm 351 bis 450.
	411.225 Gesamthöhe mm 451 bis 550.
	411.226 Gesamthöhe mm 551 bis 650.
	411.227 Uebrige Gesamthöhen
	411.230 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.231 Gesamthöhe bis mm 150.
	411.232 Gesamthöhe mm 151 bis 250.
	411.233 Gesamthöhe mm 251 bis 350.
	411.234 Gesamthöhe mm 351 bis 450.
	411.235 Gesamthöhe mm 451 bis 550.
	411.236 Gesamthöhe mm 551 bis 650.
	411.237 Uebrige Gesamthöhen
	411.240 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,2 bis 0,4 bei Aenderung der relativen Luftfeuchte um % 30.
	411.241 Gesamthöhe bis mm 150.
	411.242 Gesamthöhe mm 151 bis 250.
	411.243 Gesamthöhe mm 251 bis 350.
	411.244 Gesamthöhe mm 351 bis 450.
	411.245 Gesamthöhe mm 451 bis 550.
	411.246 Gesamthöhe mm 551 bis 650.
	411.247 Uebrige Gesamthöhen
	411.281 Spezifikation
	411.801 Verbunddoppelböden Verbunddoppelböden m.Stützen Verbunddoppelb.Calciumsulfat Uebrige
	418.001 Verbunddoppelböden Verbunddoppelböden m.Stützen Verbunddoppelboden o.Belag Spezifikation
