1-RB.2.2, Rigips® Trennwände Bauplatte
CRB Logo

1-RB.2.2, Rigips® Trennwände Bauplatte

Rigips AG

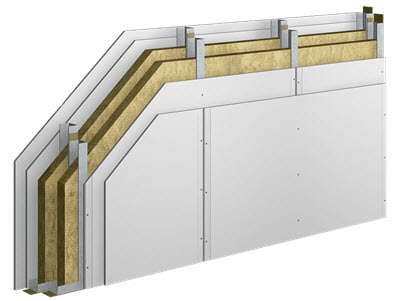

  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 1

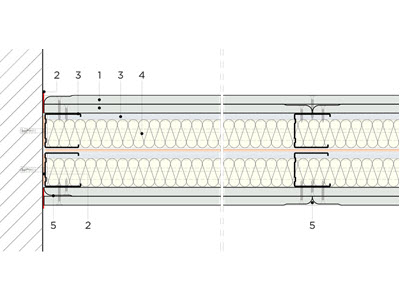

  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 2

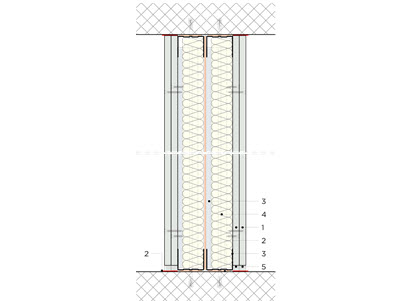

  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 3
  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 4
  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 5
  • 1-RB.2.2, Rigips® Trennwände Bauplatte Bild 6
Doppelständer, zweilagig beplankt

Beplankung
-Rigips Bauplatte (RB)

Anschlussdichtung
-Profilanschluss mit Rigips Filzstreifen
-Plattenanschluss gemäss System

Unterkonstruktion
-RigiProfil UW
-RigiProfil CW

Dämmung
-Rigips Mineralwolledämmung gemäss System

Verspachtelung
-Rigips Fugenfüller/-spachtel gemäss System
-Rigips Flächenspachtel gemäss System

Eigenschaften
-Rw = 59 – 66 [dB]
-EI 90

Musterleistungsverzeichnis

NPK 643 NPK 643

Beschreibung

Systemdatenblatt

Technische Zeichnung / CAD / BIM

Technische Dokumentation

Weitere Dokumente

Downloadcenter Systemsuche

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643 Trockenbauarbeiten: Wände
210.800 Ständerwände Gipsplatten Produktenachweis.
215.000 Ständerwände. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsplatten.
215.100 Profile UW und CW, mm 50x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
215.110 Gipsplatten Typ A, d mm 12,5. Ständerwand d mm 155. Bewertetes Schalldämmmass R_w dB 59. Feuerwiderstandsklasse EI 90.
215.111 h m 1,51 bis 3,00.
215.112 h m 3,01 bis 4,00.
215.113 Uebrige Höhen
215.181 Spezifikation
215.200 Profile UW und CW, mm 75x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
215.210 Gipsplatten Typ A, d mm 12,5. Ständerwand d mm 205. Bewertetes Schalldämmmass R_w dB 59. Feuerwiderstandsklasse EI 90.
215.211 h m 1,51 bis 3,00.
215.212 h m 3,01 bis 4,00.
215.213 Uebrige Höhen
215.281 Spezifikation
215.300 Profile UW und CW, mm 100x0,6, 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
215.310 Gipsplatten Typ A, d mm 12,5. Ständerwand d mm 255. Bewertetes Schalldämmmass R_w dB 60. Feuerwiderstandsklasse EI 90.
215.311 h m 1,51 bis 3,00.
215.312 h m 3,01 bis 4,00.
215.313 Uebrige Höhen
215.381 Spezifikation
215.801 Uebrige
