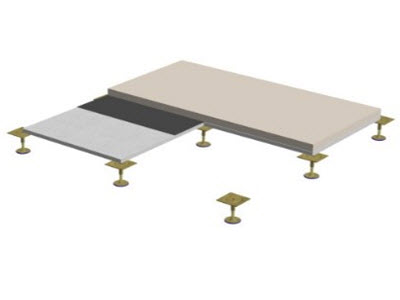

AGB Hohlraumböden

EINSATZGEBIET, EIGNUNG, SYSTEMAUFBAU UND TECHNISCHE KENNGRÖSSEN:
Siehe Systembeschreibung (PDF)

VORTEILE:
Die geschlossene Oberfläche ermöglicht ein grosszügiges, fugenloses Belagsbild.
Bezüglich Bodenbelägen gibt es kaum Einschränkungen (diese erfolgt stets nachträglich).
Über 95% des Hohlraums sind für Installationen verfügbar und durch Revisionsöffnungen, Kabeldurchlässe oder Erschliessungskanäle zugänglich.
Beste akustische Kennwerte von allen Hohlböden, sowohl bei Luftschall wie auch bei Trittschall.
Das vorteilhafte Feuchtedehnverhalten erlaubt eine grosszügigere Feldeinteilung, als bei Verbund-Doppelböden, und erfordert somit weniger auch im Bodenbelag sichtbare Bewegungsfugen.
Besonders grosse Flächen sind wirtschaftlich interessant.
Systembedingter Brandschutz.

ZU BEACHTEN:
Hohlraumböden erfordern eine frühzeitige, sorgfältige Planung. Nachträgliche Anpassungen sind aufwändiger als bei Verbund-Doppelböden. Dies ist auch im Hinblick auf spätere Umbauten zu beachten.
Auch die Baustelle sollte gut organisiert sein und die Ausführung von grösseren Etappen erlauben.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Systembeschreibung AGB Hohlraumböden

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

667	Hohlraumböden
	211.100 Hohlraumboden m.Tragsch.CAF Stützenrastermass mm 600x600. Schalungsplatte aus faserverstärktem Calciumsulfat, d mm 18 bis 24, nivelliert verlegen. Trenn- und Gleitlage aus PE-Folie verlegen und an den Wänden bis OK fertiger Bodenbelag hochziehen. Bahnen min. mm 150 überlappen und verkleben.
	211.110 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3.
	211.111 Gesamthöhe bis mm 150.
	211.112 Gesamthöhe mm 151 bis 250.
	211.113 Gesamthöhe mm 251 bis 350.
	211.114 Gesamthöhe mm 351 bis 450.
	211.115 Gesamthöhe mm 451 bis 550.
	211.116 Gesamthöhe mm 551 bis 650.
	211.117 Uebrige Gesamthöhen
	211.120 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4.
	211.121 Gesamthöhe bis mm 150.
	211.122 Gesamthöhe mm 151 bis 250.
	211.123 Gesamthöhe mm 251 bis 350.
	211.124 Gesamthöhe mm 351 bis 450.
	211.125 Gesamthöhe mm 451 bis 550.
	211.126 Gesamthöhe mm 551 bis 650.
	211.127 Uebrige Gesamthöhen
	211.130 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5.
	211.131 Gesamthöhe bis mm 150.
	211.132 Gesamthöhe mm 151 bis 250.
	211.133 Gesamthöhe mm 251 bis 350.
	211.134 Gesamthöhe mm 351 bis 450.
	211.135 Gesamthöhe mm 451 bis 550.
	211.136 Gesamthöhe mm 551 bis 650.
	211.137 Uebrige Gesamthöhen
	211.181 Spezifikation
	211.801 Hohlraumböden m.verl.Schalung Hohlraumböden,Schal.n.brennbar Hohlraumboden m.Tragsch.CAF Uebrige
	212.100 Hohlraumboden m.Tragschicht CT Stützenrastermass mm 600x600. Schalungsplatte aus faserverstärktem Calciumsulfat, d mm 18 bis 24, nivelliert verlegen. Trenn- und Gleitlage aus PE-Folie verlegen und an den Wänden bis OK fertiger Bodenbelag hochziehen. Bahnen min. mm 150 überlappen und verkleben. Inkl. Bewehrungsnetz aus Stahl mm 75x75x2.
	212.101 Spezifikation
	212.801 Hohlraumböden m.verl.Schalung Hohlraumböden,Schal.n.brennbar Hohlraumboden m.Tragschicht CT Uebrige
	213.100 Hohlraumboden m.Tragschicht CA Stützenrastermass mm 600x600. Schalungsplatte aus faserverstärktem Calciumsulfat, d mm 18 bis 24, nivelliert verlegen. Trenn- und Gleitlage aus PE-Folie verlegen und an den Wänden bis OK fertiger Bodenbelag hochziehen. Bahnen min. mm 150 überlappen und verkleben.
	213.101 Spezifikation
	213.801 Hohlraumböden m.verl.Schalung Hohlraumböden,Schal.n.brennbar Hohlraumboden m.Tragschicht CA Uebrige
	218.001 Hohlraumböden m.verl.Schalung Hohlraumböden,Schal.n.brennbar Hohlraumboden m.Tragschicht Spezifikation
