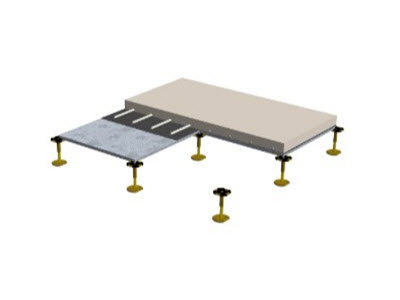

AGB Thermo Hohlraumböden mit integrierter Heizung und Kühlung

EINSATZGEBIET, EIGNUNG, SYSTEMAUFBAU UND TECHNISCHE KENNGRÖSSEN:
Siehe Systembeschreibung (PDF)

VORTEILE VON HOHLRAUMBÖDEN:
Die geschlossene Oberfläche ermöglicht ein grosszügiges, fugenloses Belagsbild.
Bezüglich Bodenbelägen gibt es kaum Einschränkungen (diese erfolgt stets nachträglich).
Über 95% des Hohlraums sind für Installationen verfügbar und durch Revisionsöffnungen, Kabeldurchlässe oder Erschliessungskanäle zugänglich.
Beste akustische Kennwerte von allen Hohlböden, sowohl bei Luftschall wie auch bei Trittschall.

VORTEILE VON THERMO HOHLRAUMBÖDEN:
Eine breite Palette von Standard-Varianten deckt praktisch alle heiztechnischen Anforderungen ab.
Das System kann schnell ansprechend ausgebildet werden oder als thermischer Puffer mit viel Masse, wie er beim Leicht und Holzbau gefragt ist.
Ideal auch im Wohnungsbau und bei gemischter Nutzung.
AGB liefert die fertige Heizung bis zum Heizverteiler aus einer Hand, inklusive protokollierter
Druckprüfung mit Wasser.

ZU BEACHTEN:
Besonders bei beheizten Böden sind die maximalen Feldgrössen sorgfältig zu beachten. Daraus ergibt sich allenfalls die Notwendigkeit von Bewegungsfugen im Hohlraumboden, die auch vom Bodenbelag übernommen werden müssen.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Systembeschreibung AGB Thermo-Hohlraumböden Hohlböden Thermo

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

667	Hohlraumböden
	221.100 Thermo-Hohlraumboden Tragschicht aus Calciumsulfat-Fliessestrich CAF, d mm 40 bis 70.
	221.110 Stützenrastermass mm 600x600. Schalungsplatte aus faserverstärktem Calciumsulfat, d mm 24 bis 36, nivelliert verlegen. Wärmedämmplatten, Heiz-/Kühlleitungen in Wärmedämmung integriert, inkl. Verlegen von Wärme-/Kälteleitlamellen. Trenn- und Gleitlage aus PE-Folie verlegen und an den Wänden bis OK fertiger Bodenbelag hochziehen. Bahnen min. mm 150 überlappen und verkleben.
	221.111 Spezifikation
	221.120 Stützenrastermass mm 600x600. Schalungsplatte aus faserverstärktem Calciumsulfat, d mm 24 bis 36, nivelliert verlegen. Trenn- und Gleitlage aus PE-Folie verlegen und an den Wänden bis OK fertiger Bodenbelag hochziehen. Bahnen min. mm 150 überlappen und verkleben.
	221.121 Spezifikation
	221.181 Spezifikation
	221.801 Hohlraumböden m.verl.Schalung Thermo-Hohlraumböden Thermo-Hohlraumboden Uebrige
	222.100 Hohlr'boden f.Heiz-/Kühlsyst. Tragschicht aus Calciumsulfat-Fliessestrich CAF, d mm 50 bis 70.
	222.110 Stützenrastermass mm 600x600. Platten aus faserverstärktem Calciumsulfat nivelliert verlegen als verlorene Schalung. Stösse mit Nut und Kamm oder verzahnt verkleben. Durchbiegung max. mm 0,5. Einbauen der Tragschicht nach erfolgten bauseitigen Leistungen.
	222.111 Spezifikation
	222.181 Spezifikation
	222.801 Hohlraumböden m.verl.Schalung Thermo-Hohlraumböden Hohlr'boden f.Heiz-/Kühlsyst. Uebrige
